YBX4 Super High Efficiency Flameproof & Dust Explosion-Proof Three-Phase Asynchronous Motor is an explosion-proof industrial motor designed for hazardous environments, featuring high efficiency, energy saving, flameproof and dust explosion-proof structure, reliable operation and low vibration, widely used in petroleum, chemical processing, mining, compressors, pumps, fans and other industrial equipment requiring explosion protection.
Technical Specifications
| Product Name | YBX4 Super High Efficiency Flameproof & Dust Explosion-Proof Three-Phase Induction Motor |
| Motor Type | Flameproof & Dust Explosion-Proof Three-Phase Induction Motor |
| Frame Size | 63-355mm |
| Power Range | 0.12kW-315kW |
| Rated Voltage | 380V |
| Frequency | 50Hz |
| Pole Number | 2 / 4 / 6 / 8 / 10 Poles |
| Rated Speed | 590-2990RPM |
| Efficiency | 70.8%-96.7% (Depending on Model) |
| Power Factor | 0.61-0.91 (Depending on Model) |
| Protection | IP55 |
| Insulation | Class F |
| Cooling Method | IC411 |
| Ambient Temperature | -15℃ to 40℃ |
| Altitude | ≤1000m |

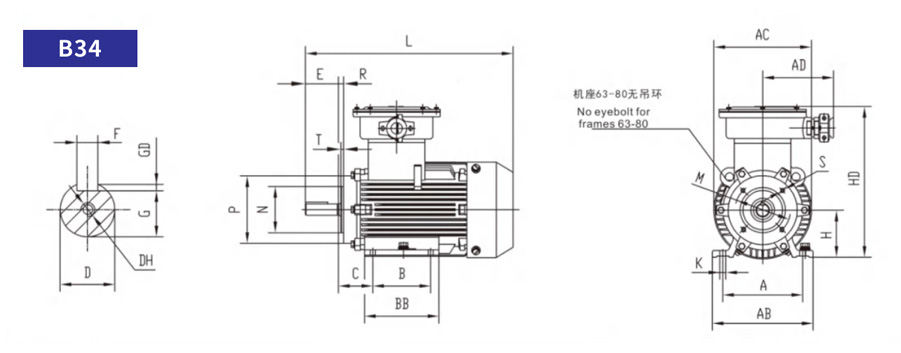

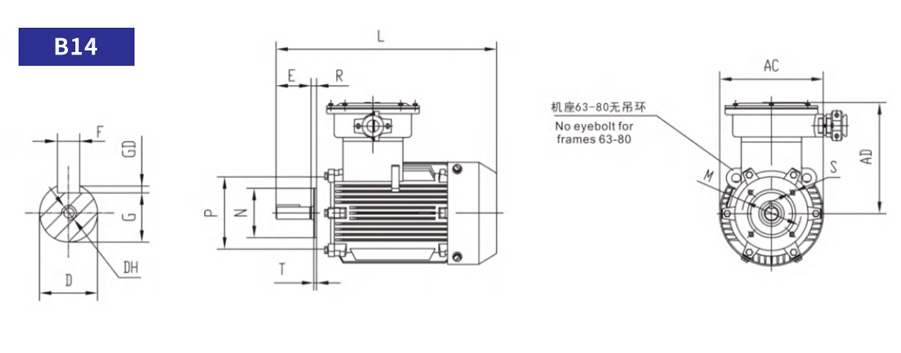

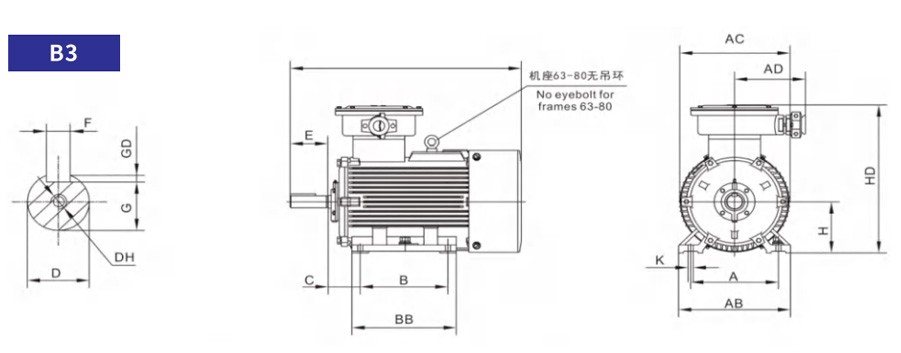

| Mounting Type | B3 / B14 / B34 |
Applications
1. Oil and Gas Industry:Oil production equipment,Gas processing equipment,Pipeline auxiliary equipment
2. Chemical Industry:Chemical processing equipment,Mixing equipment,Chemical pumps
3. Mining Industry:Mining machinery,Material handling equipment,Ventilation equipment
4. Industrial Machinery:Compressors,Fans,Pumps
5. Manufacturing Equipment:Production line equipment,Industrial machines,Heavy-duty processing equipment
Core Features
1. Flameproof and Dust Explosion-Proof Design
YBX4 Super High Efficiency Flameproof & Dust Explosion-Proof Three-Phase Induction Motor is designed for industrial environments requiring explosion-proof motor solutions, suitable for applications involving flammable gases, dust environments and other special working conditions.
The motor adopts a flameproof structure with IP55 protection class and Class F insulation, while the frame size covers 63-355mm and the power range reaches 0.12kW-315kW, providing different specifications for various industrial equipment.
2. Super High Efficiency Performance for Energy-Saving Applications
YBX4 Super High Efficiency Three-Phase Asynchronous Motor are designed to provide efficient operation performance for industrial equipment requiring continuous running.
According to the technical data, the motor efficiency varies by model and reaches up to 96.7%, with rated voltage of 380V and frequency of 50Hz, helping reduce energy consumption during long-term operation.
3. Wide Power Range and Multiple Speed Configurations
YBX4 flameproof motors provide a wide selection of power and speed configurations for different equipment requirements.
The available specifications include 2-pole, 4-pole, 6-pole, 8-pole and 10-pole motors, with rated speeds ranging from 590RPM to 2990RPM and power ratings from 0.12kW to 315kW, allowing equipment manufacturers to select suitable motor performance according to application requirements.
4. Stable Industrial Operation and Reliable Protection
YBX4 Super High Efficiency Flameproof & Dust Explosion-Proof Three-Phase Asynchronous Motor are designed for industrial machinery requiring stable operation under demanding environments.
The motor adopts IC411 cooling method, supports operating conditions with ambient temperature from -15℃ to 40℃ and altitude not exceeding 1000m, making it suitable for general industrial equipment applications including compressors, fans, pumps and other machinery.
5. Suitable for Various Industrial Equipment Applications
YBX4 flameproof motors are suitable for driving different types of industrial equipment, including compressors, fans, pumps and mechanical equipment used in industries such as petroleum, chemical, medicine and mining.
The wide specification range allows customers to match different equipment power requirements while maintaining explosion-proof motor characteristics.
OEM / ODM Service
We provide OEM and ODM services according to customer requirements.
Customization options include:
Motor specifications
Voltage and frequency requirements
Nameplate customization
Packaging design
Appearance requirements
Application-specific solutions
Explosion-proof motor solutions for different industrial applications
Our engineering team supports customers from product selection, sample confirmation to mass production.
Customer Pain Points Solved
Customers need motors suitable for hazardous industrial environments.
Solution:YBX4 motors are designed with flameproof and dust explosion-proof features for industrial applications requiring higher safety standards.
Customers need energy-saving solutions for continuous operation.
Solution:High efficiency design helps reduce energy consumption during long-term equipment operation.
Customers need reliable suppliers for industrial projects.
Solution:OEM/ODM capability and bulk production support help customers establish stable supply chains.
FAQ
Q1: What applications are YBX4 explosion-proof motors suitable for?
YBX4 motors are suitable for compressors, fans, pumps and mechanical equipment used in industries such as petroleum, chemical, mining and other industrial fields.
Q2: What is the advantage of YBX4 Super High Efficiency Flameproof & Dust Explosion-Proof Three-Phase Asynchronous Motors?
YBX4 Super High Efficiency Flameproof & Dust Explosion-Proof Three-Phase Asynchronous Motor combine high efficiency, energy saving, explosion-proof protection, low vibration and low noise performance.
Q3: Can you provide OEM customization?
Yes. We support customized specifications, nameplates, packaging and production requirements.
Q4: What information is needed before quotation?
Customers usually need to provide motor power, voltage, frequency, application environment and other technical requirements.
Q5: Can you supply bulk orders?
Yes. We support bulk supply for distributors, equipment manufacturers and industrial projects.
| TYPE | Rated Output (KW) | Rated Speed rpm | Rated Current A | Efficiency η(%) (IE5) |
Power Factor cosφ |
Stalled rotor current/Rated current Lst/In | Stall torque/Rated torque Tst/Tn | Maximum torque/Rated torque Tmax/Tn | |||||||||||||||||||||||||||||||||||||||||||||
| 380V.50HZ.2P | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| YBX4-80M1-2 | 0.75 | 2895 | 1.65/0.95 | 83.5 | 0.83 | 8.5 | 2.2 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-80M2-2 | 1.1 | 2895 | 2.36/1.36 | 85.2 | 0.83 | 8.5 | 2.2 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-90S-2 | 1.5 | 2890 | 3.10/1.78 | 86.5 | 0.85 | 9.0 | 2.2 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-90L-2 | 2.2 | 2895 | 4.42/2.54 | 88.0 | 0.86 | 9.0 | 2.2 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-100L-2 | 3 | 2910 | 5.88/3.39 | 89.1 | 0.87 | 9.5 | 2.2 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-112M-2 | 4 | 2915 | 7.67/4.42 | 90.0 | 0.88 | 9.5 | 2.2 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-132S1-2 | 5.5 | 2950 | 10.4/6.0 | 90.9 | 0.88 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-132S2-2 | 7.5 | 2950 | 14.0/8.0 | 91.7 | 0.89 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-160m1-2 | 11 | 2955 | 20.3/11.7 | 92.6 | 0.89 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-160M2-2 | 15 | 2955 | 27.4/15.8 | 93.3 | 0.89 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-160L-2 | 18.5 | 2955 | 33.7/19.4 | 93.7 | 0.89 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-180M-2 | 22 | 2970 | 40.0/23.0 | 94.0 | 0.89 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-200L1-2 | 30 | 2975 | 54.2/31.2 | 94.5 | 0.89 | 9.0 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-200L2-2 | 37 | 2975 | 66.6/38.4 | 94.8 | 0.89 | 9.0 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-225M-2 | 45 | 2975 | 80.9/46.6 | 95.0 | 0.89 | 9.0 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-250M-2 | 55 | 2985 | 98.5/56.7 | 95.3 | 0.89 | 9.0 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-280S-2 | 75 | 2985 | 133.9/77.1 | 95.6 | 0.89 | 8.5 | 1.8 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-280M-2 | 90 | 2985 | 160.4/92.3 | 95.8 | 0.89 | 8.5 | 1.8 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315S-2 | 110 | 2990 | 195.6/112.6 | 96.0 | 0.89 | 8.5 | 1.8 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315M-2 | 132 | 2990 | 234.2/134.9 | 96.2 | 0.89 | 8.5 | 1.8 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L1-2 | 160 | 2990 | 283.6/163.3 | 96.3 | 0.89 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L2-2 | 200 | 2990 | 349.9/201.4 | 96.5 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355S1-2 | 185 | 2990 | 327.6/188.6 | 96.4 | 0.89 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355S2-2 | 200 | 2990 | 349.9/201.4 | 96.5 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M1-2 | 220 | 2990 | 384.9/221.6 | 96.5 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M2-2 | 250 | 2990 | 432.5/249.0 | 96.5 | 0.91 | 8.5 | 1.6 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L1-2 | 280 | 2990 | 484.4/278.9 | 96.5 | 0.91 | 8.5 | 1.6 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L2-2 | 315 | 2990 | 545.0/313.8 | 96.5 | 0.91 | 8.5 | 1.6 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| 380V50HZ.4P | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| YBX4-80M1-4 | 0.55 | 1440 | 1.35/0.77 | 83.9 | 0.74 | 8.5 | 2.3 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-80M2-4 | 0.75 | 1440 | 1.8/1.0 | 85.7 | 0.74 | 8.5 | 2.3 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-90S-4 | 1.1 | 1445 | 2.56/1.47 | 87.2 | 0.75 | 8.5 | 2.3 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-90L-4 | 1.5 | 1445 | 3.4/1.96 | 88.2 | 0.76 | 9.0 | 2.3 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-100L1-4 | 2.2 | 1460 | 4.73/2.72 | 89.5 | 0.79 | 9.0 | 2.3 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-100L2-4 | 3 | 1460 | 6.30/3.63 | 90.4 | 0.80 | 9.5 | 2.3 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-112M-4 | 4 | 1465 | 8.34/4.80 | 91.1 | 0.80 | 9.5 | 2.3 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-132S-4 | 5.5 | 1475 | 11.4/6.5 | 91.9 | 0.80 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-132M-4 | 7.5 | 1475 | 15.2/8.7 | 92.6 | 0.81 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-160M-4 | 11 | 1475 | 21.6/12.4 | 93.3 | 0.83 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-160L-4 | 15 | 1475 | 28.9/16.6 | 93.9 | 0.84 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-180M-4 | 18.5 | 1482 | 35.1/20.2 | 94.2 | 0.85 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-180L-4 | 22 | 1482 | 41.6/24.0 | 94.5 | 0.85 | 9.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-200L-4 | 30 | 1485 | 56.5/32.5 | 94.9 | 0.85 | 9.0 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-225S-4 | 37 | 1485 | 69.5/40.0 | 95.2 | 0.85 | 9.0 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-225M-4 | 45 | 1485 | 84.3/48.5 | 95.4 | 0.85 | 9.0 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-250M-4 | 55 | 1490 | 101.5/58.5 | 95.7 | 0.86 | 9.0 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-280S-4 | 75 | 1490 | 136.4/78.6 | 96.0 | 0.87 | 8.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-280M-4 | 90 | 1490 | 161.7/93.1 | 96.1 | 0.88 | 8.5 | 2.0 | 2.3 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315S-4 | 110 | 1490 | 195.0/112.3 | 96.3 | 0.89 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315M-4 | 132 | 1490 | 233.8/134.6 | 96.4 | 0.89 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L1-4 | 160 | 1490 | 279.6/161.0 | 96.6 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L2-4 | 200 | 1490 | 349.2/201.0 | 96.7 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355S1-4 | 185 | 1490 | 323.3/186.1 | 96.6 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355S2-4 | 200 | 1490 | 349.2/201.0 | 96.7 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M1-4 | 220 | 1490 | 384.1/221.1 | 96.7 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M2-4 | 250 | 1490 | 436.4/251.3 | 96.7 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L1-4 | 280 | 1490 | 488.8/281.4 | 96.7 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L2-4 | 315 | 1490 | 549.9/316.6 | 96.7 | 0.90 | 8.5 | 1.8 | 2.2 | |||||||||||||||||||||||||||||||||||||||||||||
| TYPE | Rated Output (KW) |
Rated Speed rpm |
Rated Current A |
Efficiency η(%) (IE5) |
Power Factor cosφ |
Stalled rotor current/Rated current Lst/In | Stall torque/Rated torque Tst/Tn | Maximum torque/Rated torque Tmax/Tn | |||||||||||||||||||||||||||||||||||||||||||
| 380V.50HZ.6P | |||||||||||||||||||||||||||||||||||||||||||||||||||
| YBX4-80M1-6 | 0.37 | 935 | 1.03/0.59 | 78.0 | 0.70 | 6.0 | 1.9 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-80M2-6 | 0.55 | 940 | 1.48/0.85 | 80.9 | 0.70 | 6.0 | 1.9 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-90S-6 | 0.75 | 955 | 1.97/1.13 | 82.7 | 0.70 | 7.5 | 2.1 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-90L-6 | 1.1 | 955 | 2.83/1.63 | 84.5 | 0.70 | 7.5 | 2.1 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-100L-6 | 1.5 | 965 | 3.74/2.15 | 85.9 | 0.71 | 7.5 | 2.1 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-112M-6 | 2.2 | 970 | 5.39/3.10 | 87.4 | 0.71 | 7.5 | 2.1 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-132S-6 | 3 | 975 | 7.25/4.17 | 88.6 | 0.71 | 7.5 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-132M1-6 | 4 | 975 | 9.43/5.43 | 89.5 | 0.72 | 8.0 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-132M2-6 | 5.5 | 975 | 12.8/7.4 | 90.5 | 0.72 | 8.0 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-160M-6 | 7.5 | 980 | 16.4/9.5 | 91.3 | 0.76 | 8.0 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-160L-6 | 11 | 980 | 23.5/13.5 | 92.3 | 0.77 | 8.5 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-180L-6 | 15 | 985 | 30.7/17.7 | 92.9 | 0.80 | 8.5 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-200L1-6 | 18.5 | 985 | 37.6/21.7 | 93.4 | 0.80 | 8.5 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-200L2-6 | 22 | 985 | 44.0/25.4 | 93.7 | 0.81 | 8.5 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-225M-6 | 30 | 990 | 59.0/34.0 | 94.2 | 0.82 | 8.3 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-250M-6 | 37 | 990 | 71.7/41.3 | 94.5 | 0.83 | 8.3 | 2.0 | 2.1 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-280S-6 | 45 | 990 | 86.9/50.0 | 94.8 | 0.83 | 8.5 | 2.0 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-280M-6 | 55 | 990 | 104.6/60.2 | 95.1 | 0.84 | 8.5 | 2.0 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315S-6 | 75 | 990 | 142.2/81.9 | 95.4 | 0.84 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315M-6 | 90 | 990 | 168.3/96.9 | 95.6 | 0.85 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L1-6 | 110 | 990 | 205.2/118.2 | 95.8 | 0.85 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L2-6 | 132 | 990 | 242.9/139.9 | 96.0 | 0.86 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355S-6 | 160 | 995 | 293.8/169.2 | 96.2 | 0.86 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M1-6 | 185 | 995 | 339.7/195.6 | 96.2 | 0.86 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M2-6 | 200 | 995 | 366.9/211.3 | 96.3 | 0.86 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L1-6 | 220 | 995 | 403.6/232.4 | 96.3 | 0.86 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L2-6 | 250 | 995 | 457.7/263.5 | 96.5 | 0.86 | 8.0 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| 380V.50HZ.8P | |||||||||||||||||||||||||||||||||||||||||||||||||||
| YBX4-80M1-8 | 0.18 | 685 | 0.67/0.38 | 67.2 | 0.61 | 4.0 | 1.8 | 1.9 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-80M2-8 | 0.25 | 685 | 0.88/0.51 | 70.8 | 0.61 | 4.0 | 1.8 | 1.9 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-90S-8 | 0.37 | 700 | 1.24/0.71 | 74.3 | 0.61 | 4.0 | 1.8 | 1.9 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-90L-8 | 0.55 | 700 | 1.78/1.02 | 77.0 | 0.61 | 7.0 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-100L1-8 | 0.75 | 710 | 2.20/1.27 | 78.4 | 0.66 | 7.0 | 2.0 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-100L2-8 | 1.1 | 710 | 3.09/1.78 | 80.8 | 0.67 | 7.0 | 2.0 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-112M-8 | 1.5 | 710 | 4.00/2.30 | 82.6 | 0.69 | 7.0 | 2.0 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-132S-8 | 2.2 | 725 | 5.65/3.25 | 84.5 | 0.70 | 7.5 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-132M-8 | 3 | 725 | 7.58/4.36 | 85.9 | 0.70 | 7.8 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-160M1-8 | 4 | 725 | 9.83/5.66 | 87.1 | 0.71 | 7.9 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-160M2-8 | 5.5 | 725 | 13.1/7.6 | 88.3 | 0.72 | 8.1 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-160L-8 | 7.5 | 730 | 17.2/9.9 | 89.3 | 0.74 | 7.8 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-180M-8 | 11 | 735 | 25.0/14.4 | 90.4 | 0.74 | 7.9 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-200L-8 | 15 | 735 | 33.3/19.2 | 91.2 | 0.75 | 8.0 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-225S-8 | 18.5 | 740 | 40.9/23.5 | 91.7 | 0.75 | 8.1 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-225M-8 | 22 | 740 | 47.8/27.5 | 92.1 | 0.76 | 8.3 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-250M-8 | 30 | 740 | 63.9/36.8 | 92.7 | 0.77 | 7.9 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-280S-8 | 37 | 740 | 77.4/44.6 | 93.1 | 0.78 | 7.9 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-280M-8 | 45 | 745 | 93.8/54.0 | 93.4 | 0.78 | 7.9 | 1.8 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315S-8 | 55 | 745 | 111.5/64.2 | 93.7 | 0.80 | 8.2 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315M-8 | 75 | 745 | 151.2/87.1 | 94.2 | 0.80 | 7.6 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L1-8 | 90 | 745 | 178.8/103.0 | 94.4 | 0.81 | 7.7 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L2-8 | 110 | 745 | 217.9/125.4 | 94.7 | 0.81 | 7.7 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355S-8 | 132 | 745 | 260.9/150.2 | 94.9 | 0.81 | 7.7 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M-8 | 160 | 745 | 311.7/179.5 | 95.1 | 0.82 | 7.7 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L1-8 | 185 | 745 | 359.7/207.1 | 95.3 | 0.82 | 7.8 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L2-8 | 200 | 745 | 388.4/223.6 | 95.4 | 0.82 | 7.8 | 1.6 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| 380V.50HZ.10P | |||||||||||||||||||||||||||||||||||||||||||||||||||
| YBX4-315S-10 | 45 | 590 | 100.0/57.6 | 91.2 | 0.75 | 6.2 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315M-10 | 55 | 590 | 121.4/69.9 | 91.8 | 0.75 | 6.2 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L1-10 | 75 | 590 | 162.4/93.5 | 92.3 | 0.76 | 6.2 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-315L2-10 | 90 | 590 | 191.2/110.1 | 92.9 | 0.77 | 6.2 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355S-10 | 90 | 595 | 191.2/110.1 | 92.9 | 0.77 | 6.2 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M1-10 | 110 | 595 | 230.2/132.5 | 93.1 | 0.78 | 6.0 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355M2-10 | 132 | 595 | 275.0/158.3 | 93.5 | 0.78 | 6.0 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L1-10 | 160 | 595 | 333.3/191.9 | 93.5 | 0.78 | 6.0 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
| YBX4-355L2-10 | 185 | 595 | 385.4/221.9 | 93.5 | 0.78 | 6.0 | 1.3 | 2.0 | |||||||||||||||||||||||||||||||||||||||||||
YBX4 Mounting Dimensions
| Frame | Pole | Mounting dimensions | Flange holes |
Overall dimensions | |||||||||||||||||||||||||||||||||||||||||||||||||
| D | E | F | G | GD | M | N | P | R | S | T | AC | AD | L | DH | |||||||||||||||||||||||||||||||||||||||
| 63M | 2.4 | 11 | 23 | 4 | 8.5 | 2.5 | 75 | 60 | 90 | 0 | M5 | 2.5 | 4 | 150 | 170 | 270 | M4×12 | ||||||||||||||||||||||||||||||||||||
| 71M | 2.4.6 | 14 | 30 | 5 | 11 | 3 | 85 | 70 | 105 | 0 | M6 | 2.5 | 4 | 155 | 170 | 300 | M5×12 | ||||||||||||||||||||||||||||||||||||
| 80M | 2.4.6.8 | 19 | 40 | 6 | 15.5 | 3.5 | 100 | 80 | 120 | 0 | M6 | 3 | 4 | 165 | 240 | 330 | M6×16 | ||||||||||||||||||||||||||||||||||||
| 90S | 2.4.6.8 | 24 | 50 | 8 | 20 | 4 | 116 | 95 | 140 | 0 | M8 | 3 | 4 | 180 | 260 | 360 | M8×19 | ||||||||||||||||||||||||||||||||||||
| 90L | 2.4.6.8 | 24 | 50 | 8 | 20 | 4 | 115 | 95 | 140 | 0 | M8 | 3 | 4 | 180 | 260 | 385 | M8×19 | ||||||||||||||||||||||||||||||||||||
| 100L | 2.4.6.8 | 28 | 60 | 8 | 24 | 4 | 130 | 110 | 160 | 0 | M8 | 3.5 | 4 | 205 | 300 | 440 | M10×22 | ||||||||||||||||||||||||||||||||||||
| 112M | 2.4.6.8 | 28 | 60 | 8 | 24 | 4 | 130 | 110 | 160 | 0 | M8 | 3.5 | 4 | 230 | 310 | 460 | M10×22 | ||||||||||||||||||||||||||||||||||||
| Type | Poles | Mounting dimensions | Flange holes |
Overall dimensions | |||||||||||||||||||||||||||||||||||||||||||||||||
| A | B | C | D | E | F | G | GD | H | K | M | N | P | R | S | T | AB | AC |
AD BB | HD | L | DH | ||||||||||||||||||||||||||||||||
| 63M | 2.4 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 2.5 | 63 | 7 | 75 | 60 | 90 | 0 | M5 | 2.5 | 4 | 130 | 150 | 165 | 110 | 230 | 270 | M4×12 | ||||||||||||||||||||||||||||
| 71M | 2.4.6 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 3 | 71 | 7 | 85 | 70 | 105 | 0 | M6 | 2.5 | 4 | 140 | 155 | 165 | 114 | 250 | 300 | M5×12 | ||||||||||||||||||||||||||||
| 80M | 2.4.6.8 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 3.5 | 80 | 10 | 100 | 80 | 120 | 0 | M6 | 3 | 4 | 165 | 165 | 180 | 130 | 320 | 330 | M6×16 | ||||||||||||||||||||||||||||
| 90S | 2.4.6.8 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 4 | 90 | 10 | 116 | 95 | 140 | 0 | M8 | 3 | 4 | 180 | 180 | 180 | 135 | 350 | 360 | M8×19 | ||||||||||||||||||||||||||||
| 90L | 2.4.6.8 | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 4 | 90 | 10 | 115 | 95 | 140 | 0 | M8 | 3 | 4 | 180 | 180 | 180 | 160 | 350 | 385 | M8×19 | ||||||||||||||||||||||||||||
| 00L | 2.4.6.8 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 4 | 100 | 12 | 130 | 110 | 160 | 0 | M8 | 3.5 | 4 | 200 | 205 | 180 | 180 | 400 | 440 | M10×22 | ||||||||||||||||||||||||||||
| 12M | 2.4.6.8 | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 4 | 112 | 12 | 130 | 110 | 160 | 0 | M8 | 3.5 | 4 | 245 | 230 | 200 | 180 | 420 | 460 | M10×22 | ||||||||||||||||||||||||||||
| Type | Pole | Mounting dimensions/Overall dimensions | |||||||||||||||||||||||||||||||||||||||||||||||||
| A | B | C | D | E | F | G | GD | H | K | AB | AC | AD | BB | HD | L | DH | |||||||||||||||||||||||||||||||||||
| 63M | 2.4 | 100 | 80 | 40 | 11 | 23 | 4 | 8.5 | 2.5 | 63 | 7 | 130 | 150 | 165 | 110 | 230 | 270 | M4×10 | |||||||||||||||||||||||||||||||||
| 71M | 2.4.6 | 112 | 90 | 45 | 14 | 30 | 5 | 11 | 3 | 71 | 7 | 140 | 155 | 165 | 114 | 250 | 300 | M5×12 | |||||||||||||||||||||||||||||||||
| 80M | 2.4.6.8 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 3.5 | 80 | 10 | 165 | 165 | 180 | 130 | 320 | 330 | M6×16 | |||||||||||||||||||||||||||||||||
| 90S | 2.4.6.8 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 4 | 90 | 12 | 180 | 180 | 180 | 135 | 350 | 360 | M8×19 | |||||||||||||||||||||||||||||||||
| 90L | 2.4.6.8 | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 4 | 90 | 12 | 180 | 180 | 180 | 160 | 350 | 385 | M8×19 | |||||||||||||||||||||||||||||||||
| 100L | 2.4.6.8 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 4 | 100 | 12 | 200 | 205 | 180 | 180 | 400 | 440 | M10×22 | |||||||||||||||||||||||||||||||||
| 112M | 2.4.6.8 | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 4 | 112 | 12 | 245 | 230 | 200 | 180 | 420 | 460 | M10×22 | |||||||||||||||||||||||||||||||||
| 132S | 2.4.6.8 | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 5 | 132 | 15 | 280 | 270 | 200 | 190 | 450 | 510 | M12×28 | |||||||||||||||||||||||||||||||||
| 132M | 2.4.6.8 | 216 | 178 | 89 | 38 | 80 | 10 | 33 | 5 | 132 | 15 | 280 | 270 | 200 | 230 | 450 | 550 | M12×28 | |||||||||||||||||||||||||||||||||
| 160M | 2.4.6.8 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 5 | 160 | 15 | 330 | 325 | 220 | 260 | 520 | 670 | M16×36 | |||||||||||||||||||||||||||||||||
| 160L | 2.4.6.8 | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 5 | 160 | 15 | 330 | 325 | 220 | 310 | 520 | 710 | M16×36 | |||||||||||||||||||||||||||||||||
| 180M | 2.4.6.8 | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 5.5 | 180 | 19 | 355 | 360 | 220 | 241 | 550 | 730 | M16×36 | |||||||||||||||||||||||||||||||||
| 180L | 2.4.6.8 | 279 | 279 | 121 | 48 | 110 | 14 | 42.5 | 5.5 | 180 | 19 | 355 | 360 | 220 | 279 | 550 | 750 | M16×36 | |||||||||||||||||||||||||||||||||
| 200L | 2.4.6.8 | 318 | 305 | 133 | 55 | 110 | 16 | 49 | 6 | 200 | 19 | 390 | 400 | 250 | 370 | 645 | 805 | M20×42 | |||||||||||||||||||||||||||||||||
| 225S | 4.8 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 7 | 225 | 19 | 435 | 450 | 250 | 355 | 690 | 865 | M20×42 | |||||||||||||||||||||||||||||||||
| 225M | 2 | 356 | 311 | 149 | 55 | 110 | 16 | 49 | 6 | 225 | 19 | 435 | 450 | 250 | 380 | 690 | 860 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8 | 356 | 311 | 149 | 60 | 140 | 18 | 53 | 7 | 225 | 19 | 435 | 450 | 250 | 380 | 690 | 890 | M20×42 | ||||||||||||||||||||||||||||||||||
| 250M | 2 | 406 | 349 | 168 | 60 | 140 | 18 | 53 | 7 | 250 | 24 | 490 | 500 | 300 | 420 | 730 | 945 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8 | 406 | 349 | 168 | 65 | 140 | 18 | 58 | 7 | 250 | 24 | 490 | 500 | 300 | 420 | 730 | 945 | M20×42 | ||||||||||||||||||||||||||||||||||
| 280S | 2 | 457 | 368 | 190 | 65 | 140 | 18 | 58 | 7 | 280 | 24 | 545 | 565 | 300 | 440 | 810 | 1010 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8 | 457 | 368 | 190 | 75 | 140 | 20 | 67.5 | 7.5 | 280 | 24 | 545 | 565 | 300 | 440 | 810 | 1010 | M20×42 | ||||||||||||||||||||||||||||||||||
| 280M | 2 | 457 | 419 | 190 | 65 | 140 | 18 | 58 | 7 | 280 | 24 | 545 | 565 | 300 | 490 | 810 | 1060 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8 | 457 | 419 | 190 | 75 | 140 | 20 | 67.5 | 7.5 | 280 | 24 | 545 | 565 | 300 | 490 | 810 | 1060 | M20×42 | ||||||||||||||||||||||||||||||||||
| 315S | 2 | 508 | 406 | 216 | 65 | 140 | 18 | 58 | 7 | 315 | 28 | 640 | 630 | 400 | 570 | 1020 | 1320 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8.10 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 9 | 315 | 28 | 640 | 630 | 400 | 570 | 1020 | 1350 | M20×42 | ||||||||||||||||||||||||||||||||||
| 315M | 2 | 508 | 457 | 216 | 65 | 140 | 18 | 58 | 7 | 315 | 28 | 640 | 630 | 400 | 680 | 1020 | 1350 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8.10 | 508 | 457 | 216 | 80 | 170 | 22 | 71 | 9 | 315 | 28 | 640 | 630 | 400 | 680 | 1020 | 1380 | M20×42 | ||||||||||||||||||||||||||||||||||
| 315L | 2 | 508 | 508 | 216 | 65 | 140 | 18 | 58 | 7 | 315 | 28 | 640 | 630 | 400 | 680 | 1020 | 1490 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8.10 | 508 | 508 | 216 | 80 | 170 | 22 | 71 | 9 | 315 | 28 | 640 | 630 | 400 | 680 | 1020 | 1520 | M20×42 | ||||||||||||||||||||||||||||||||||
| 355S | 2 | 610 | 500 | 254 | 75 | 140 | 20 | 67.5 | 7.5 | 355 | 28 | 740 | 750 | 500 | 640 | 1080 | 1570 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8.10 | 610 | 500 | 254 | 95 | 170 | 25 | 86 | 9 | 355 | 28 | 740 | 750 | 500 | 640 | 1080 | 1570 | M24×50 | ||||||||||||||||||||||||||||||||||
| 355M | 2 | 610 | 560 | 254 | 75 | 140 | 20 | 67.5 | 7.5 | 355 | 28 | 740 | 750 | 500 | 700 | 1080 | 1650 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8.10 | 610 | 560 | 254 | 95 | 170 | 25 | 86 | 9 | 355 | 28 | 740 | 750 | 500 | 700 | 1080 | 1650 | M24×50 | ||||||||||||||||||||||||||||||||||
| 355L | 2 | 610 | 630 | 254 | 75 | 140 | 20 | 67.5 | 7.5 | 355 | 28 | 740 | 750 | 500 | 770 | 1080 | 1750 | M20×42 | |||||||||||||||||||||||||||||||||
| 4.6.8.10 | 610 | 630 | 254 | 95 | 170 | 25 | 86 | 9 | 355 | 28 | 740 | 750 | 500 | 770 | 1080 | 1750 | M24×50 | ||||||||||||||||||||||||||||||||||

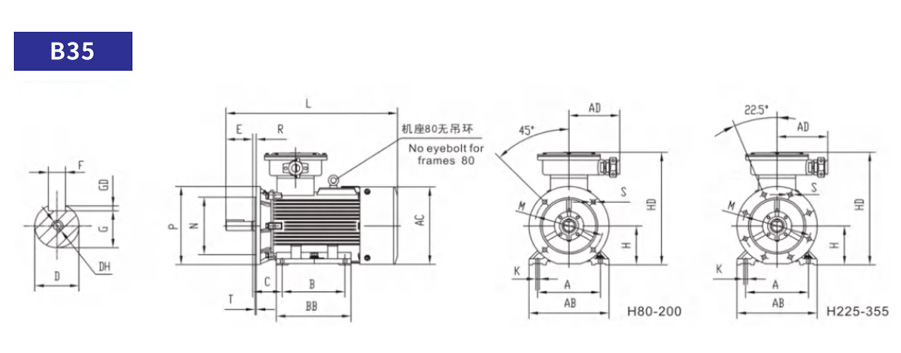

| Type | Poles | Mounting dimensions | Flange holes | Overall dimensions | |||||||||||||||||||||||||||||||||||||||||||||||||
| A | B | C | D | E | F | G | GD | H | K | M | N | P | R | S | T | AB | AC | AD | BB HD | L | DH | ||||||||||||||||||||||||||||||||
| 80M | 2.4.6.8 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 3.5 | 80 | 10 | 165 | 130 | 200 | 0 | 12 | 3.5 | 4 | 165 | 165 | 180 | 130 | 320 | 330 | M6×16 | ||||||||||||||||||||||||||||
| 90S | 2.4.6.8 | 140 | 100 | 56 | 24 | 50 | 8 | 20 | 4 | 90 | 12 | 165 | 130 | 200 | 0 | 12 | 3.5 | 4 | 180 | 180 | 180 | 135 | 350 | 360 | M8×19 | ||||||||||||||||||||||||||||
| 90L | 2.4.6.8 | 140 | 125 | 56 | 24 | 50 | 8 | 20 | 4 | 90 | 12 | 165 | 130 | 200 | 0 | 12 | 3.5 | 4 | 180 | 180 | 180 | 160 | 350 | 385 | M8×19 | ||||||||||||||||||||||||||||
| 100L | 2.4.6.8 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 4 | 100 | 12 | 215 | 180 | 250 | 0 | 15 | 4 | 4 | 200 | 205 | 180 | 180 | 400 | 440 | M10×22 | ||||||||||||||||||||||||||||
| 12M | 2.4.6.8 | 190 | 140 | 70 | 28 | 60 | 8 | 24 | 4 | 112 | 12 | 215 | 180 | 250 | 0 | 15 | 4 | 4 | 245 | 230 | 200 | 180 | 420 | 460 | M10×22 | ||||||||||||||||||||||||||||
| 132S | 2.4.6.8 | 216 | 140 | 89 | 38 | 80 | 10 | 33 | 5 | 132 | 15 | 265 | 230 | 300 | 0 | 15 | 4 | 4 | 280 | 270 | 200 | 190 | 450 | 510 | M12×28 | ||||||||||||||||||||||||||||
| 132M | 2.4.6.8 | 216 | 178 | 89 | 38 | 80 | 10 | 33 | 5 | 132 | 15 | 265 | 230 | 300 | 0 | 15 | 4 | 4 | 280 | 270 | 200 | 230 | 450 | 550 | M12×28 | ||||||||||||||||||||||||||||
| 160M | 2.4.6.8 | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 5 | 160 | 15 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 330 | 325 | 220 | 260 | 520 | 670 | M16×36 | ||||||||||||||||||||||||||||
| 160L | 2.4.6.8 | 254 | 254 | 108 | 42 | 110 | 12 | 37 | 5 | 160 | 15 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 330 | 325 | 220 | 310 | 520 | 710 | M16×36 | ||||||||||||||||||||||||||||
| 180M | 2.4.6.8 | 279 | 241 | 121 | 48 | 110 | 14 | 42.5 | 5.5 | 180 | 19 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 355 | 360 | 220 | 241 | 550 | 730 | M16×36 | ||||||||||||||||||||||||||||
| 180L | 2.4.6.8 | 279 | 279 | 121 | 48 | 110 | 14 | 42.5 | 5.5 | 180 | 19 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 355 | 360 | 220 | 279 | 550 | 750 | M16×36 | ||||||||||||||||||||||||||||
| 200L | 2.4.6.8 | 318 | 305 | 133 | 55 | 110 | 16 | 49 | 6 | 200 | 19 | 350 | 300 | 400 | 0 | 19 | 5 | 4 | 390 | 400 | 250 | 370 | 645 | 805 | M20×42 | ||||||||||||||||||||||||||||
| 225S | 4.8 | 356 | 286 | 149 | 60 | 140 | 18 | 53 | 7 | 225 | 19 | 400 | 350 | 450 | 0 | 19 | 5 | 8 | 435 | 450 | 250 | 355 | 690 | 865 | M20×42 | ||||||||||||||||||||||||||||
| 225M | 2 | 356 | 311 | 149 | 55 | 110 | 16 | 49 | 6 | 225 | 19 | 400 | 350 | 450 | 0 | 19 | 5 | 8 | 435 | 450 | 250 | 380 | 690 | 860 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8 | 356 | 311 | 149 | 60 | 140 | 18 | 53 | 7 | 225 | 19 | 400 | 350 | 450 | 0 | 19 | 5 | 8 | 435 | 450 | 250 | 380 | 690 | 890 | M20×42 | |||||||||||||||||||||||||||||
| 250M | 2 | 406 | 349 | 168 | 60 | 140 | 18 | 53 | 7 | 250 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 490 | 500 | 300 | 420 | 730 | 945 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8 | 406 | 349 | 168 | 65 | 140 | 18 | 58 | 7 | 250 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 490 | 500 | 300 | 420 | 730 | 945 | M20×42 | |||||||||||||||||||||||||||||
| 280S | 2 | 457 | 368 | 190 | 65 | 140 | 18 | 58 | 7 | 280 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 545 | 565 | 300 | 440 | 810 | 1010 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8 | 457 | 368 | 190 | 75 | 140 | 20 | 67.5 | 7.5 | 280 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 545 | 565 | 300 | 440 | 810 | 1010 | M20×42 | |||||||||||||||||||||||||||||
| 280M | 2 | 457 | 419 | 190 | 65 | 140 | 18 | 58 | 7 | 280 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 545 | 565 | 300 | 490 | 810 | 1060 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8 | 457 | 419 | 190 | 75 | 140 | 20 | 67.5 | 7.5 | 280 | 24 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 545 | 565 | 300 | 490 | 810 | 1060 | M20×42 | |||||||||||||||||||||||||||||
| 315S | 2 | 508 | 406 | 216 | 65 | 140 | 18 | 58 | 7 | 315 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 8 | 640 | 630 | 400 | 570 | 1020 | 1320 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8.10 | 508 | 406 | 216 | 80 | 170 | 22 | 71 | 9 | 315 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 8 | 640 | 630 | 400 | 570 | 1020 | 1350 | M20×42 | |||||||||||||||||||||||||||||
| 315M | 2 | 508 | 457 | 216 | 65 | 140 | 18 | 58 | 7 | 315 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 8 | 640 | 630 | 400 | 680 | 1020 | 1350 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8.10 | 508 | 457 | 216 | 80 | 170 | 22 | 71 | 9 | 315 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 8 | 640 | 630 | 400 | 680 | 1020 | 1380 | M20×42 | |||||||||||||||||||||||||||||
| 315L | 2 | 508 | 508 | 216 | 65 | 140 | 18 | 58 | 7 | 315 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 8 | 640 | 630 | 400 | 680 | 1020 | 1490 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8.10 | 508 | 508 | 216 | 80 | 170 | 22 | 71 | 9 | 315 | 28 | 600 | 550 | 660 | 0 | 24 | 6 | 8 | 640 | 630 | 400 | 680 | 1020 | 152 | 0M20×42 | |||||||||||||||||||||||||||||
| 355S | 2 | 610 | 500 | 254 | 75 | 140 | 20 | 67.5 | 7.5 | 355 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 8 | 740 | 750 | 500 | 640 | 1080 | 1570 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8.10 | 610 | 500 | 254 | 95 | 170 | 25 | 86 | 9 | 355 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 8 | 740 | 750 | 500 | 640 | 1080 | 1570 | M24×50 | |||||||||||||||||||||||||||||
| 355M | 2 | 610 | 560 | 254 | 75 | 140 | 20 | 67.5 | 7.5 | 355 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 8 | 740 | 750 | 500 | 700 | 1080 | 1650 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8.10 | 610 | 560 | 254 | 95 | 170 | 25 | 86 | 9 | 355 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 8 | 740 | 750 | 500 | 700 | 1080 | 1650 | M24×50 | |||||||||||||||||||||||||||||
| 355L | 2 | 610 | 630 | 254 | 75 | 140 | 20 | 67.5 | 7.5 | 355 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 8 | 740 | 750 | 500 | 770 | 1080 | 1750 | M20×42 | ||||||||||||||||||||||||||||
| 4.6.8.10 | 610 | 630 | 254 | 95 | 170 | 25 | 86 | 9 | 355 | 28 | 740 | 680 | 800 | 0 | 24 | 6 | 8 | 740 | 750 | 500 | 770 | 1080 | 1750 | M24×50 | |||||||||||||||||||||||||||||

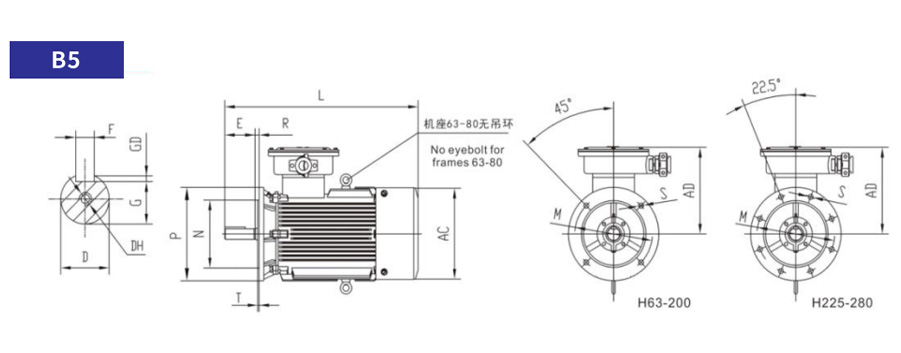

| Type | Foles | Mounting dimensions | Flange holes | Overall dimensions | |||||||||||||||||||||||||||||||||||||||||||||||
| D | E | F | G | GD | M | N | P | R | S | T | AC | AD | L | DH | |||||||||||||||||||||||||||||||||||||
| 63M | 2.4 | 11 | 23 | 4 | 8.5 | 2.5 | 115 | 95 | 140 | 0 | 10 | 3 | 4 | 130 | 170 | 270 | M4×10 | ||||||||||||||||||||||||||||||||||
| 71M | 2.4.6 | 14 | 30 | 5 | 11 | 3 | 130 | 110 | 160 | 0 | 10 | 3 | 4 | 145 | 170 | 300 | M5×12 | ||||||||||||||||||||||||||||||||||
| 80M | 2.4.6.8 | 19 | 40 | 6 | 15.5 | 3.5 | 165 | 130 | 200 | 0 | 12 | 3.5 | 4 | 165 | 180 | 330 | M6×16 | ||||||||||||||||||||||||||||||||||
| 90S | 2.4.6.8 | 24 | 50 | 8 | 20 | 4 | 165 | 130 | 200 | 0 | 12 | 3.5 | 4 | 180 | 180 | 360 | M8×19 | ||||||||||||||||||||||||||||||||||
| 90L | 2.4.6.8 | 24 | 50 | 8 | 20 | 4 | 165 | 130 | 200 | 0 | 12 | 3.5 | 4 | 180 | 180 | 385 | M8×19 | ||||||||||||||||||||||||||||||||||
| 100L | 2.4.6.8 | 28 | 60 | 8 | 24 | 4 | 215 | 180 | 250 | 0 | 15 | 4 | 4 | 205 | 180 | 440 | M10×22 | ||||||||||||||||||||||||||||||||||
| 112M | 2.4.6.8 | 28 | 60 | 8 | 24 | 4 | 215 | 180 | 250 | 0 | 15 | 4 | 4 | 230 | 200 | 460 | M10×22 | ||||||||||||||||||||||||||||||||||
| 132S | 2.4.6.8 | 38 | 80 | 10 | 33 | 5 | 265 | 230 | 300 | 0 | 15 | 4 | 4 | 270 | 200 | 510 | M12×28 | ||||||||||||||||||||||||||||||||||
| 132M | 2.4.6.8 | 38 | 80 | 10 | 33 | 5 | 265 | 230 | 300 | 0 | 15 | 4 | 4 | 270 | 200 | 550 | M12×28 | ||||||||||||||||||||||||||||||||||
| 160M | 2.4.6.8 | 42 | 110 | 12 | 37 | 5 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 325 | 220 | 670 | M16×36 | ||||||||||||||||||||||||||||||||||
| 160L | 2.4.6.8 | 42 | 110 | 12 | 37 | 5 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 325 | 220 | 710 | M16×36 | ||||||||||||||||||||||||||||||||||
| 180M | 2.4.6.8 | 48 | 110 | 14 | 42.5 | 5.5 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 360 | 220 | 730 | M16×36 | ||||||||||||||||||||||||||||||||||
| 180L | 2.4.6.8 | 48 | 110 | 14 | 42.5 | 5.5 | 300 | 250 | 350 | 0 | 19 | 5 | 4 | 360 | 220 | 750 | M16×36 | ||||||||||||||||||||||||||||||||||
| 200L | 2.4.6.8 | 55 | 110 | 16 | 49 | 6 | 350 | 300 | 400 | 0 | 19 | 5 | 4 | 400 | 250 | 805 | M20×42 | ||||||||||||||||||||||||||||||||||
| 225S | 4.8 | 60 | 140 | 18 | 53 | 7 | 400 | 350 | 450 | 0 | 19 | 5 | 8 | 450 | 250 | 865 | M20×42 | ||||||||||||||||||||||||||||||||||
| 225M | 2 | 55 | 110 | 16 | 49 | 6 | 400 | 350 | 450 | 0 | 19 | 5 | 8 | 450 | 250 | 860 | M20×42 | ||||||||||||||||||||||||||||||||||
| 4.6.8 | 60 | 140 | 18 | 53 | 7 | 400 | 350 | 450 | 0 | 19 | 5 | 8 | 450 | 250 | 890 | M20×42 | |||||||||||||||||||||||||||||||||||
| 250M | 2 | 60 | 140 | 18 | 53 | 7 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 500 | 300 | 945 | M20×42 | ||||||||||||||||||||||||||||||||||
| 4.6.8 | 65 | 140 | 18 | 58 | 7 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 500 | 300 | 945 | M20×42 | |||||||||||||||||||||||||||||||||||
| 280S | 2 | 65 | 140 | 18 | 58 | 7 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 565 | 300 | 1010 | M20×42 | ||||||||||||||||||||||||||||||||||
| 4.6.8 | 75 | 140 | 20 | 67.5 | 7.5 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 565 | 300 | 1010 | M20×42 | |||||||||||||||||||||||||||||||||||
280M |
2 | 65 | 140 | 18 | 58 | 7 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 565 | 300 | 1060 | M20×42 | ||||||||||||||||||||||||||||||||||
| 4.6.8 | 75 | 140 | 20 | 67.5 | 7.5 | 500 | 450 | 550 | 0 | 19 | 5 | 8 | 565 | 300 | 1060 | M20×42 | |||||||||||||||||||||||||||||||||||
Taizhou Liyuan Motor Co., Ltd., based in Taizhou, Zhejiang – China's manufacturing heartland – is a certified technology-driven enterprise with additional facilities in Shanghai and Lu’an.
With sales offices across all major provincial capitals, we provide nationwide after-sales support. Guided by our philosophy — “The market knows no bounds, and integrity leads to success” — we are committed to innovation and long-term partnership with our customers.
0+
years
Industry Experience
0+
Factory Area (㎡)
0+
Number of Employees
0
$
Annual export value
The motor industry is accelerating its transformation toward higher efficiency and intelligence. Industry data shows that the global micro-special motor market is expected to reach $53.41 billion in 2...
In March 2026, the Ministry of Industry and Information Technology, National Development and Reform Commission, State-owned Assets Supervision and Administration Commission, and National Energy Admin...
Taizhou Liyuan Motor Co., Ltd. has recently been certified as a technology-based enterprise of Zhejiang Province, marking official recognition of the company‘s technological innovation, R&D capabi...
In March 2026, the 16th China (Taizhou) Motor & Pump Exhibition was held at the Taizhou International Expo Center. As a key industry event based in Taizhou – known as China‘s manufacturing hub – t...
Taizhou Liyuan Motor Co., Ltd. is a technology-driven enterprise that integrates R&D, manufacturing, sales, and technical service. We specialize in providing high-efficiency motor solutions and comprehensive power transmission systems for industrial applications worldwide.
English
